Libérer la puissance du traitement du signal numérique
L'amélioration du matériel audio de votre voiture n'est que la moitié du chemin. Vous pouvez installer les meilleurs amplificateurs, haut-parleurs médiums et tweeters, mais sans un étalonnage approprié, ils ne donneront jamais le meilleur d'eux-mêmes. L'environnement acoustique d'un habitacle automobile est particulièrement hostile : les haut-parleurs sont situés à des distances inégales de vos oreilles, les vitres réfléchissent les hautes fréquences et les panneaux de porte vibrent. C'est là qu'un Processeur de Signal Numérique (DSP) devient le véritable cerveau de votre système audio.

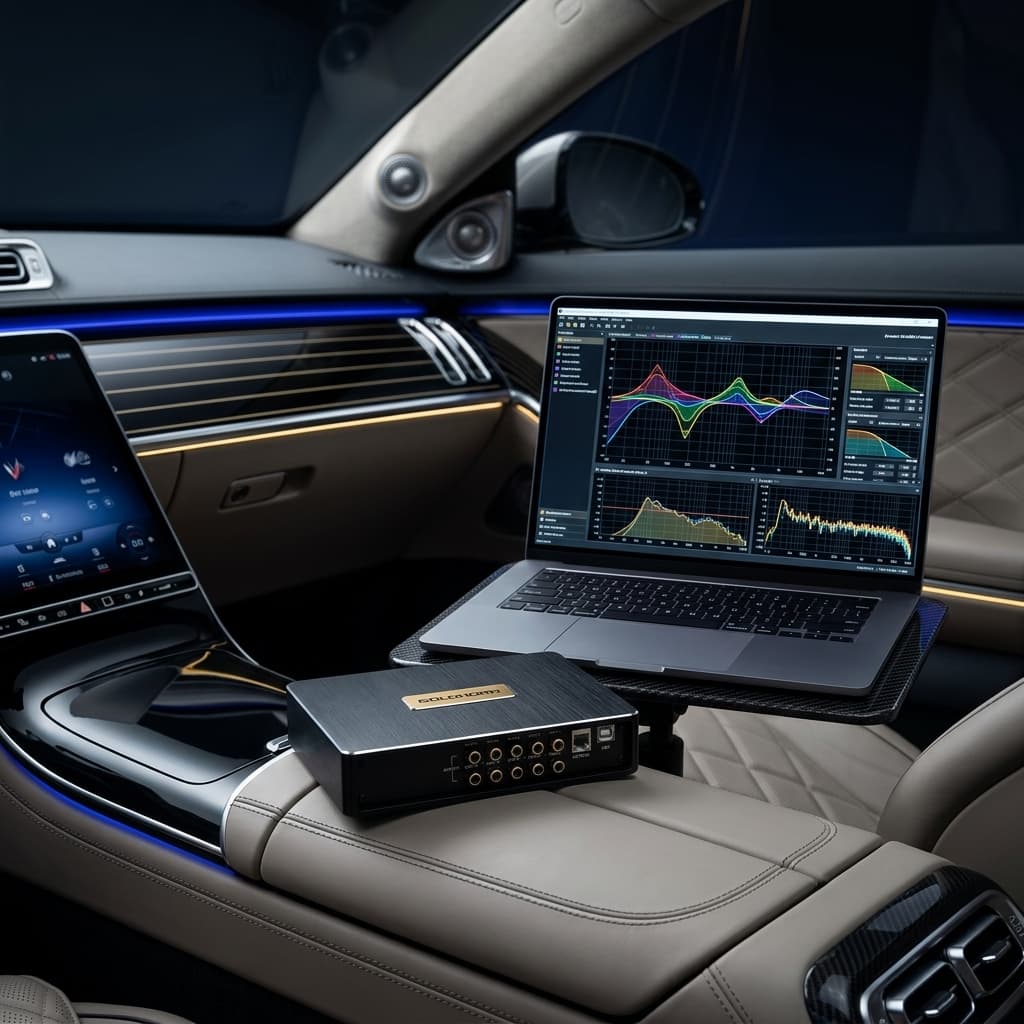

Le réglage d'un DSP de voiture peut sembler complexe. Cependant, en le décomposant en trois étapes clés — les filtres de coupure (Crossovers), l'alignement temporel et l'égalisation (EQ) — vous pouvez recréer une scène sonore digne d'un concert directement sur votre tableau de bord. Dans ce guide, nous vous guiderons à travers les fondamentaux du réglage en utilisant les processeurs DSP de Goldhorn et leur logiciel convivial.
Étape 1 : Configurer les filtres de coupure (HPF et LPF)
Avant d'envoyer le moindre signal sonore à vos haut-parleurs, vous devez les protéger. Un filtre de coupure (crossover) agit comme une barrière, garantissant que chaque haut-parleur ne reçoive que la plage de fréquences pour laquelle il a été conçu. Les tweeters peuvent être détruits s'ils reçoivent des basses fréquences, tandis que les subwoofers sont inefficaces pour reproduire les voix.
Lors de la configuration des filtres dans le logiciel Goldhorn, vous sélectionnerez deux paramètres clés pour chaque canal : la Fréquence de coupure et la Pente du filtre (slope).
- Butterworth : Ce type de filtre possède une coupure nette et une bande passante plate. Il est excellent pour maximiser la tenue en puissance, mais peut introduire une légère bosse de +3dB à la fréquence de coupure lors de la transition entre deux haut-parleurs.
- Linkwitz-Riley (L-R) : Considéré comme la référence absolue pour les installations audio actives. Les filtres Linkwitz-Riley sont conçus pour s'additionner de manière parfaitement neutre (bosse de 0dB) au point de croisement. Un filtre Linkwitz-Riley à 24 dB/octave est le point de départ idéal pour les tweeters et les médiums car il offre une excellente protection et cohérence de phase.
Pour un système avant actif à 2 voies classique, voici des valeurs de départ sûres :
- Tweeters (Filtre Passe-Haut / HPF) : 3 000 Hz ou plus avec une pente Linkwitz-Riley de 24dB.
- Médiums / Woofers (Filtre Passe-Bas / LPF) : 2 500 Hz à 3 000 Hz avec pente Linkwitz-Riley de 24dB ; (Filtre Passe-Haut / HPF) : 80 Hz avec pente Linkwitz-Riley de 24dB.
- Subwoofer (Filtre Passe-Bas / LPF) : 80 Hz avec une pente Linkwitz-Riley de 24dB.
Étape 2 : Ajuster l'alignement temporel (Time Alignment)
Dans une voiture, la position de conduite est asymétrique. Le tweeter gauche est beaucoup plus proche de votre oreille gauche que le tweeter droit ne l'est de votre oreille droite. Comme les ondes sonores du haut-parleur gauche atteignent vos oreilles en premier, l'image stéréo s'effondre et la musique semble provenir directement de la portière ou du montant de pare-brise situé à côté de vous.
L'alignement temporel résout ce problème en retardant le signal des haut-parleurs les plus proches de quelques fractions de milliseconde. Cela garantit que les ondes sonores de chaque haut-parleur arrivent aux oreilles du conducteur exactement au même instant, créant ainsi une scène stéréo centrée et tridimensionnelle.
Voici comment le configurer dans le logiciel Goldhorn :
- Mesurez la distance physique entre votre position d'écoute (l'emplacement de votre tête / vos oreilles) et chaque haut-parleur en centimètres (cm) ou en pouces.
- Saisissez les distances mesurées directement dans le logiciel Goldhorn. Le logiciel calcule automatiquement les retards relatifs en millisecondes (ms).
- Utilisez le haut-parleur le plus éloigné (généralement le subwoofer ou le woofer avant droit) comme point de référence (retard de 0). Plus un haut-parleur est proche, plus le retard appliqué (en ms) sera important. Le fleuron de Goldhorn, le DSP16 Ultra, permet des réglages ultra-précis avec un pas de seulement 0,005 ms, ce qui vous permet de focaliser le centre de la scène sonore avec une précision microscopique.
Étape 3 : Sculpter le son avec un égaliseur paramétrique à 31 bandes
Une fois les filtres configurés et l'alignement temporel réglé, il est temps de corriger la réponse en fréquence de l'habitacle. Les vitres réfléchissent les aigus, provoquant une certaine agressivité, tandis que le plastique et les tissus absorbent les médiums. Un égaliseur paramétrique (PEQ) à 31 bandes est l'outil ultime pour lisser ces pics et ces creux.
Contrairement à un égaliseur graphique, un égaliseur paramétrique vous donne le contrôle sur trois paramètres pour chacune des 31 bandes :
- Fréquence : Sélectionnez la fréquence exacte à ajuster (ex. 2 500 Hz).
- Gain : Choisissez l'amplitude d'atténuation ou d'amplification (en dB). Conseil de réglage : Privilégiez toujours l'atténuation des pics (cut) plutôt que l'amplification des creux (boost). Booster des fréquences peut saturer l'amplificateur (clipping), provoquer des distorsions et endommager vos haut-parleurs.
- Facteur Q (largeur de bande) : Ajustez la largeur d'action du filtre. Un facteur Q élevé crée un filtre très étroit pour cibler une résonance précise, tandis qu'un facteur Q bas crée une courbe large et douce pour des corrections globales.
En combinant un microphone de mesure RTA avec le logiciel PC Goldhorn, vous pouvez analyser la réponse en fréquence en temps réel et effectuer des ajustements instantanés pour atteindre une courbe cible parfaite.
Le matériel et les logiciels Goldhorn
Pour obtenir des résultats professionnels, il vous faut un matériel doté d'une puissance de traitement élevée capable d'effectuer ces calculs sans introduire de bruit de fond. Les processeurs indépendants de Goldhorn sont conçus pour les audiophiles les plus exigeants :
- Goldhorn DSP16 Ultra : Notre processeur haut de gamme doté de trois puces DSP Analog Devices ADAU1463, de deux DAC ESS Sabre ES9038Pro et d'un système d'horloge femtoseconde. Avec ses 16 canaux de sortie et son rapport signal/bruit de ≥118 dB, c'est le processeur idéal pour les configurations actives complexes.
- Goldhorn DSP10 : Un processeur autonome à 10 canaux compact et performant, équipé de la puce ADAU1452, offrant un égaliseur paramétrique à 31 bandes par canal et des convertisseurs AD/DA de haute qualité.
Ces deux appareils sont entièrement compatibles avec le logiciel de réglage Goldhorn pour PC et mobile, disponible en téléchargement sur notre page logiciels. Il vous permet de régler votre système en temps réel, d'enregistrer des profils (presets) et de changer de configuration instantanément.
Conclusion
Le réglage d'un DSP de voiture est un mélange de science et d'art. En appliquant des filtres Linkwitz-Riley précis, en ajustant l'alignement temporel à la milliseconde près et en atténuant délicatement les pics de résonance avec un égaliseur paramétrique à 31 bandes, vous transformerez votre véhicule en un véritable salon d'écoute haute fidélité. Commencez par des valeurs sûres, faites confiance à vos mesures et utilisez le logiciel Goldhorn pour atteindre la perfection sonore.
