Liberando el poder del procesamiento de señales digitales
Actualizar los altavoces y amplificadores de tu coche es solo la mitad del camino. Puedes instalar el mejor equipo de sonido, pero sin una calibración adecuada, nunca sonará a su máximo potencial. La acústica de la cabina de un coche es muy compleja: los altavoces están a diferentes distancias de tus oídos, los cristales reflejan las frecuencias agudas y los paneles de las puertas vibran. Aquí es donde un Procesador de Señal Digital (DSP) se convierte en el cerebro de tu sistema de sonido.

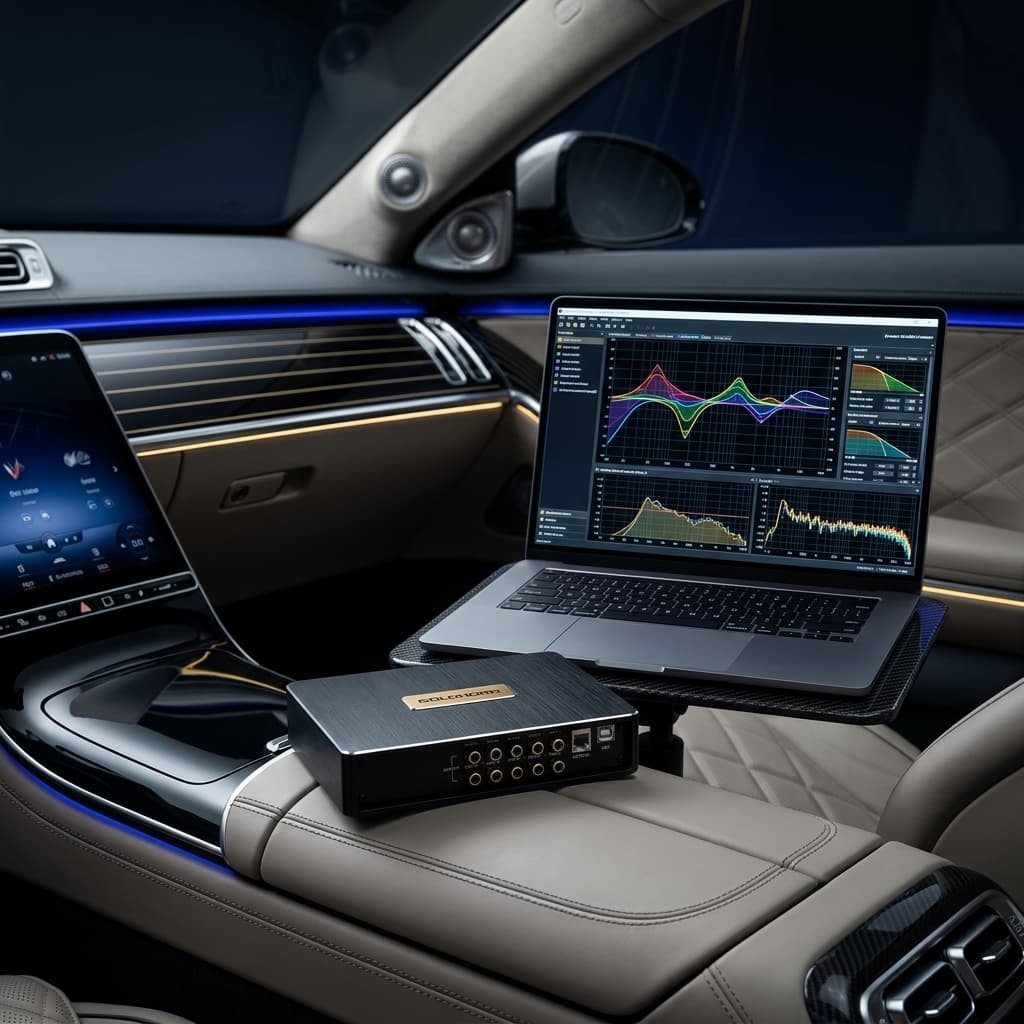

Ajustar el DSP de tu coche puede parecer difícil, pero si lo divides en tres pasos clave: filtros de cruce (crossovers), alineación de tiempo y ecualización (EQ), podrás conseguir un escenario de sonido espectacular directamente sobre tu salpicadero. En esta guía, te explicamos los conceptos básicos de ajuste utilizando los procesadores DSP independientes de Goldhorn y su intuitivo software.
Paso 1: Configurar los filtros de cruce (HPF y LPF)
Antes de enviar música a tus altavoces, debes protegerlos. Un filtro de cruce (crossover) actúa como un escudo, asegurando que cada altavoz solo reciba el rango de frecuencias para el que fue diseñado. Los tweeters pueden dañarse fácilmente si reciben frecuencias graves, mientras que los subwoofers no son aptos para reproducir voces.
Al configurar los filtros en el software de Goldhorn, seleccionarás dos parámetros clave para cada canal: la Frecuencia de cruce y la Pendiente del filtro (slope).
- Butterworth: Este filtro tiene una caída pronunciada y una banda de paso plana. Es excelente para maximizar la eficiencia y soportar potencia, pero puede introducir un ligero pico de +3dB en la frecuencia de cruce cuando se junta con otro altavoz.
- Linkwitz-Riley (L-R): Considerado el estándar de referencia para sistemas activos de car audio. Los filtros Linkwitz-Riley están diseñados para sumarse de forma plana (pico de 0dB) en el punto de cruce. Un filtro Linkwitz-Riley de 24 dB/octava es el punto de partida más común para tweeters y altavoces de medios/graves porque ofrece una protección y coherencia de fase excelentes.
Para una parte delantera activa de 2 vías típica, un punto de partida seguro es:
- Tweeters (Filtro Paso Alto / HPF): 3.000 Hz o superior con una pendiente Linkwitz-Riley de 24dB.
- Medios / Graves (Filtro Paso Bajo / LPF): De 2.500 Hz a 3.000 Hz con pendiente Linkwitz-Riley de 24dB; (Filtro Paso Alto / HPF): 80 Hz con pendiente Linkwitz-Riley de 24dB.
- Subwoofer (Filtro Paso Bajo / LPF): 80 Hz con pendiente Linkwitz-Riley de 24dB.
Paso 2: Ajustar la alineación de tiempo (Time Alignment)
En un coche nos sentamos de forma asimétrica. Esta posición de conducción hace que el tweeter izquierdo esté mucho más cerca de tu oído izquierdo que el tweeter derecho de tu oído derecho. Como el sonido del altavoz izquierdo llega antes a tus oídos, la imagen estéreo se desvanece y parece que la música proviene directamente de la puerta o del pilar de tu lado.
La alineación de tiempo soluciona esto retrasando la señal de los altavoces más cercanos en fracciones de milisegundo. Esto garantiza que las ondas de sonido de cada altavoz lleguen al conductor exactamente al mismo instante, creando una escena estéreo centrada y tridimensional.
Cómo configurarlo en el software de Goldhorn:
- Mide la distancia física desde tu posición de escucha (habitualmente el reposacabezas o tus oídos) hasta cada altavoz en centímetros (cm) o pulgadas.
- Introduce las distancias medidas directamente en el software de Goldhorn. El software calcula automáticamente el retraso en milisegundos (ms).
- Utiliza el altavoz más alejado (normalmente el subwoofer o el altavoz de medios derecho) como punto de referencia (retraso 0). Cuanto más cerca esté un altavoz, mayor será el retraso aplicado (en ms). El modelo insignia de Goldhorn, el DSP16 Ultra, ofrece ajustes de alta precisión con pasos de tan solo 0,005 ms, permitiendo centrar el escenario de sonido con una precisión microscópica.
Paso 3: Esculpir el sonido con un ecualizador paramétrico de 31 bandas
Una vez configurados los filtros y ajustada la alineación de tiempo, es hora de corregir la respuesta de frecuencia del habitáculo. Los cristales reflejan los agudos provocando un sonido metálico, mientras que los plásticos y tapizados absorben los medios. Un ecualizador paramétrico (PEQ) de 31 bandas es la herramienta definitiva para suavizar estos picos y valles.
A diferencia de un ecualizador gráfico, un ecualizador paramétrico te da control sobre tres parámetros para cada una de las 31 bandas:
- Frecuencia: Selecciona la frecuencia exacta que quieres corregir (ej. 2.500 Hz).
- Ganancia (Gain): Elige cuánto quieres atenuar o aumentar la frecuencia (en dB). Consejo de ajuste: Prioriza siempre atenuar picos (cut) antes que aumentar valles (boost). Subir frecuencias puede forzar el amplificador (clipping), provocando distorsión y daños en los altavoces.
- Factor Q (Ancho de banda): Ajusta el ancho de acción del filtro. Un factor Q alto crea un filtro muy estrecho para eliminar una resonancia específica, mientras que un Q bajo crea una curva ancha y suave para ajustes generales.
Usando un micrófono de medición (RTA) junto con el software de Goldhorn para PC, puedes analizar la acústica de tu coche en tiempo real y hacer ajustes al instante para lograr una respuesta de frecuencia perfecta.
Tecnología y Software de Goldhorn
Para conseguir resultados profesionales, se necesita un hardware de procesamiento potente y limpio. Los DSP independientes de Goldhorn están desarrollados para los amantes del audio más exigentes:
- Goldhorn DSP16 Ultra: Nuestro procesador de referencia equipado con tres chips DSP Analog Devices ADAU1463, dos DAC ESS Sabre ES9038Pro y un sistema de reloj de femtosegundos. Con 16 canales de salida y una relación señal/ruido de ≥118dB, es el cerebro definitivo para sistemas activos complejos.
- Goldhorn DSP10: Un procesador independiente de 10 canales potente y compacto que utiliza el chip ADAU1452, ofreciendo ecualizador paramétrico de 31 bandas por canal y conversión AD/DA de alta fidelidad.
Ambos dispositivos son compatibles con el software de Goldhorn para PC y móvil, disponible en nuestra página de software. El software permite realizar ajustes en tiempo real, guardar perfiles de sonido (presets) y cambiar de configuración al instante.
Conclusión
Configurar el DSP de un coche es una mezcla de ciencia y arte. Al configurar filtros Linkwitz-Riley precisos, ajustar la alineación de tiempo al milisegundo y atenuar las resonancias con un ecualizador de 31 bandas, transformarás tu coche en una sala de escucha de alta fidelidad. Empieza con valores seguros, confía en las mediciones y utiliza el software de Goldhorn para alcanzar el sonido perfecto.
